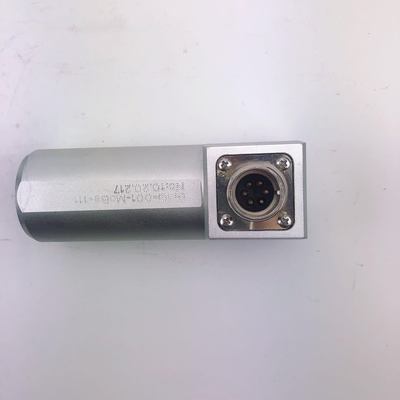

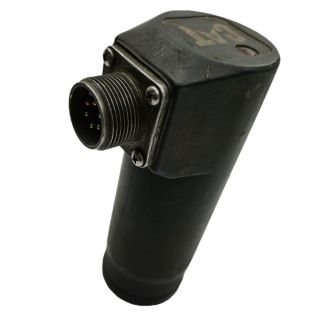

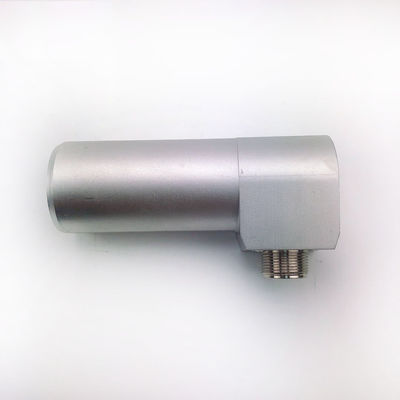

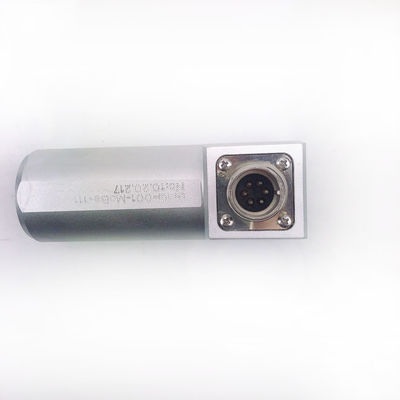

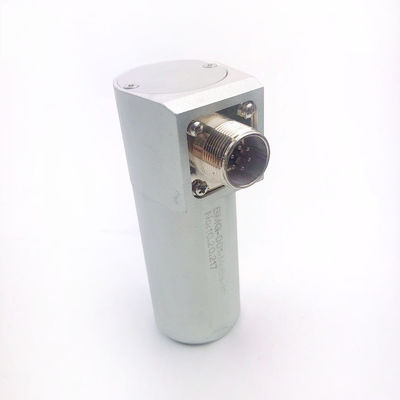

PAVER SPARE PARTS P/N369-4794-00 センサー レベルメーター コントローラー AP655F/AP355 ペーバー用

1システム概要
AP655Fアスファルトパバーでは,P/N 369-4794-00で表される材料平準化システムは,非接触式超音波検出システムです.その核心のミッションは,自動的に材料の山 (アスファルト混合物) の一定の高さを保持する滑らかさと品質を保証する重要な要素です.
基本機能:連続的にシードの前で材料の高度を監視し,電子制御システムを使用して,自動でコンベヤー (フィッダー) とオーガー (オーガー) の速度を調節する"低値で材料の供給を増やし,高値で供給を減らすこと"の 閉ループ制御を達成する.
最終 的 目標: 材料 の 継続 的,均等 的,恒常 的 な 供給 を 確保 する.これ は,破裂,穴,突起,材料の体積変動による材料の分離操作者の作業量を大幅に削減します.

2主な成分
この特定の部品番号は,これらのコンポーネントの1つを指すかもしれませんが,システム全体には通常以下が含まれます.

• 超音波 センサー: これらは システム の "目" です.通常,片側 に 片側 が 設置 さ れ て おり,片側 は 材料 の 堆積物 に 向かっ て 位置 し て おり,片側 は 敷き布団 の 前面 上 に 位置 し て い ます.絶え間なく超音波を放出し,反響を受け取ります,時間差に基づいて山頂までの距離を計算します.
• コントロール モジュール/コントローラー: これはシステムの"脳"です.超音波センサーからの信号を受信し,操作者が事前に設定した望ましい材料の高さの値と比較します.命令信号を計算します..
• 操作者インターフェース: 操作者のステーションの制御パネルに負荷.操作者は,自動制御オン/オフを切り,望ましい材料の高さを設定するためにそれを使用 (しばしば材料ゲートの高さのパーセントとして表現)60%から80%の範囲で設定されます.
• アクチュエーター: これはシステムの"手と足"です.コントロールモジュールからのコマンドは,コンベヤーとアゲーの水力モーターを制御する電動比例バルブに電気回路を通じて送られます電流を変化させることで,システムは液流を正確に調整し,それによって材料の供給と配送の速度を無限に変化させます.

3方法: その プロセス

1. 測定: 左側と右側の超音波センサーは,材料表面までの距離を連続的に測定します.
2. 比較:制御モジュールは,測定された実際の距離を操作者が事前に設定した理想距離 (理想的な材料の高さを表す) と比較する.
3. 計算: 材料レベルが低すぎると (実際の値>事前設定値) 制御器は供給速度を増加させる必要性を計算します.レベルが高すぎると (実際の値 <事前設定値)給餌速度を下げる必要性を計算する.
4. 実行:制御モジュールは液圧電閥に電気信号を送信し,コンベアヤーとアゲーの速度を調整し,材料の供給速度を変更します.
5. フィードバック: フィードレートの変化により材料の高さが変化する.センサーはこの新しい変化を検知し,サイクルが繰り返される.この連続的な閉ループプロセスは動的均衡を維持する.

4主要な特徴と利点

• 非接触測定: 超音波技術は信頼性があり,材料の温度,粘度,または色の影響を受けず,メンテナンスの自由です.
• 自動制御:操作者の作業量を大幅に削減し,舗装作業の方向と全体的な操作に集中することができます.
• 舗装の質向上: 舗装の滑らかさ,密度,均一性を確保するための最も基本的な要件は,材料の頭部が常に保たれていることです.
• 材料の廃棄物と機械的ストレスの削減: オーバーロードによるオーバーローダー刃やスリードの過剰な磨きを防止し,材料不足による停止やスリードの冷却を回避します.
• 独立左/右制御:左と右の材料レベルは,通常,独立して検出され制御されます.片側から材料がなくなってしまうような不対称な状況に対応できる.

5重要な考慮事項

• カリブレーション: 測定の正確性を確保するために,センサーは正しく設置され,カリブレーションされなければならない.
• 環境干渉:極端な天候 (例えば大雨,密度の霧) や強い気乱 (例えば強い風) は,理論的には超音波信号にわずかな干渉を引き起こす可能性があります.実際には標準的な舗装作業では,影響は通常最小です.
• メンテナンス: センサー・ソンドをきれいにし,泥やアスファルトなどの汚れから解放して,適切に動作できるようにします.

概要すると,AP655Fの舗装機のP/N 369-4794-00で表される材料平準化システムは高度に統合された知的な超音波自動供給制御システムです.現代の高性能舗装機の核心部品です伝統的な"経験に基づく操作"を"自動精密制御"に変えた.
